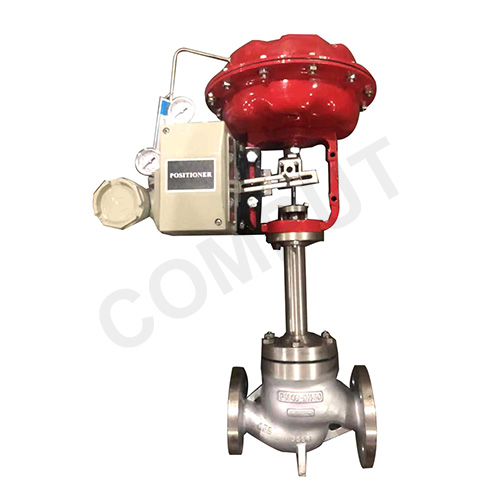

閥門定位器，按結構分氣動閥門定位器、電氣閥門定位器及智能閥門定位器，是調節閥的主要附件，通常與氣動調節閥配套使用，它接受調節器的輸出信號，然后以它的輸出信號去控制氣動調節閥，當調節閥動作后，閥桿的位移又通過機械裝置反饋到閥門定位器，閥位狀況通過電信號傳給上位系統。

　　定位器分類

　　閥門定位器按輸入信號分為氣動閥門定位器、電氣閥門定位器和智能閥門定位器。氣動閥門定位器的輸入信號是標準氣信號，例如，20~100kPa氣信號，其輸出信號也是標準的氣信號。電氣閥門定位器的輸入信號是標準電流或電壓信號，例如，4~20mA電流信號或1~5V電壓信號等，在電氣閥門定位器內部將電信號轉換為電磁力，然后輸出氣信號到撥動控制閥。智能電氣閥門定位器它將控制室輸出的電流信號轉換成驅動調節閥的氣信號，根據調節閥工作時閥桿摩擦力，抵消介質壓力波動而產生的不平衡力，使閥門開度對應于控制室輸出的電流信號。并且可以進行智能組態設置相應的參數，達到改善控制閥性能的目的。

　　按動作的方向可分為單向閥門定位器和雙向閥門定位器。單向閥門定位器用于活塞式執行機構時，閥門定位器只有一個方向起作用，雙向閥門定位器作用在活塞式執行機構氣缸的兩側，在兩個方向起作用。

　　按閥門定位器輸出和輸入信號的增益符號分為正作用閥門定位器和反作用閥門定位器。

　　正作用閥門定位器的輸入信號增加時，輸出信號也增加，因此，增益為正。

　　反作用閥門定位器的輸入信號增加時，輸出信號減小，因此，增益為負。

　　按閥門定位器輸入信號是模擬信號或數字信號，可分為普通閥門定位器和現場總線電氣閥門定位器。

　　普通閥門定位器的輸入信號是模擬氣壓或電流、電壓信號，

　　現場總線電氣閥門定位器的輸入信號是現場總線的數字信號。

　　定位器原理

　?。?）用于對調節質量要求高的重要調節系統，以提高調節閥的定位精確及可靠性。

　?。?）用于閥門兩端壓差大（△p>1MPa）的場合。通過提高氣源壓力增大執行機構的輸出力，以克服液體對閥芯產生的不平衡力，減小行程誤差。

　?。?）當被調介質為高溫、高壓、低溫、有毒、易燃、易爆時，為了防止對外泄漏，往往將填料壓得很緊，因此閥桿與填料間的摩擦力較大，此時用定位器可克服時滯。

　?。?）被調介質為粘性流體或含有固體懸浮物時，用定位器可以克服介質對閥桿移動的阻力。

　?。?）用于大口徑（Dg>100mm）的調節閥，以增大執行機構的輸出推力。

　?。?）當調節器與執行器距離在60m以上時，用定位器可克服控制信號的傳遞滯后，改善閥門的動作反應速度。

　?。?）用來改善調節閥的流量特性。

　?。?）一個調節器控制兩個執行器實行分程控制時，可用兩個定位器，分別接受低輸入信號和高輸入信號，則一個執行器低程動作，另一個高程動作，即構成了分程調節。
