氣動襯氟蝶閥產品概述

　　D671F46氣動襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和 良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座 之間的旋轉基面加氟橡膠來控制；保證閥軸不與腔內流體介質接觸。廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸 氣）的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

　　其主要特點為:

　　1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。

　　2、操力矩小，操作方便，省力靈巧。

　　3、可以任何位置安裝，維修方便。

　　4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

　　5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

　　采用標準

　　設計標準：GB/T2238-1989

　　法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78結構長度:GB/T12221-1989

　　壓力試驗:GB/T13927-1992;JB/T9092-1999

　　執行機構

　　采用新型系列AT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

　　1、齒輪式雙活塞，輸出力矩大，體積小。

　　2、氣缸選用鋁金材料，重量輕、外形美觀。

　　3、可在頂部、底部安裝手動操作機構。

　　4、齒條式連接可調節開啟角度、額定流量。

　　5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

　　6、IS05211標準連接為產品的安裝更換提供了方便。

　　7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門同步精度。

　　附件的選項

　　根據不同控制和要求可選擇下列附件：

　　切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。

　　調節型附件：電氣定位器、氣動定位器、電氣轉換器。

　　氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

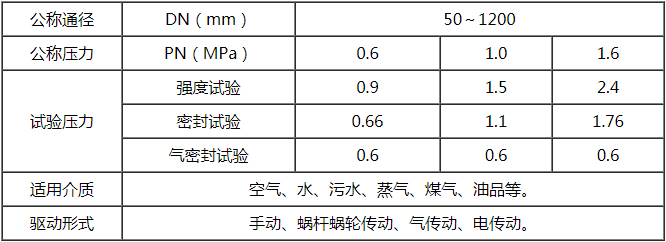

　　主要技術參數

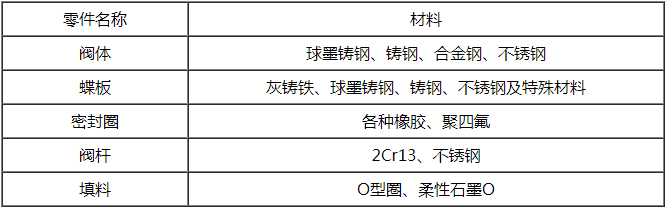

　　主要零件的材質
